溫度控制器安裝及使用注意事項

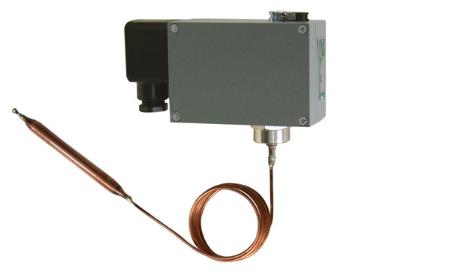

       T系列溫度控制器是一種控制溫度范圍的電開關，可與電磁閥相配，用來控制冷庫的溫度。

　　T系列溫度控制器配有單刀雙擲(SPDT)轉換開關，其動作點根據溫度控制器的設定值和溫度感受溫度確定。

　　T系列溫度控制器的微動開關結構確保了可靠的快速轉換功能。

　　溫度控制器是根據工作環境的溫度變化，在開關內部發生物理形變，從而產生某些特殊效應，產生導通或者斷開動作的一系列自動控制元件，或者電子原件在不同溫度下，工作狀態的不同原理來給電路提供溫度數據，以供電路采集溫度數據。

　　溫度控制器在安裝和使用的時候，必須注意以下幾點:

　　(1)熱電偶和熱電阻應盡量垂直裝在水平或垂直管道上,安裝時應有保護套管，以方便檢修和更換。

　　(2)要根據不同的溫度選擇不同的測量元件。一般測量溫度大于100°C時 ，應選擇熱電偶，小于100C時選擇熱電阻。

　　(3)熱電偶的冷端應處在同-環境溫度下，應使用同型號的補償導線，且正負要接對。

　　(4)測量管道內溫度時，元件長度應在管道中心線上(即保護管插入深度應為管徑的一半)。

　　(5)高溫區使用耐高溫電纜或耐高溫補償線。

　　(6)接線要合理美觀，表針指示要正確。

　　(7)溫度動圈表安裝時，開孔尺寸要合適，安裝要美觀大方。

　　溫度控制器工作原理

　　T系列溫度控制器的感溫包放在冷庫中，當冷庫的溫度下降到溫度控制器設定值的下，溫度控制器動作，將電磁閥關閉，使制冷劑停止進入冷庫蒸發器。
